HYWK-88B 網孔型中級維修電工實訓考核裝置

一、概述

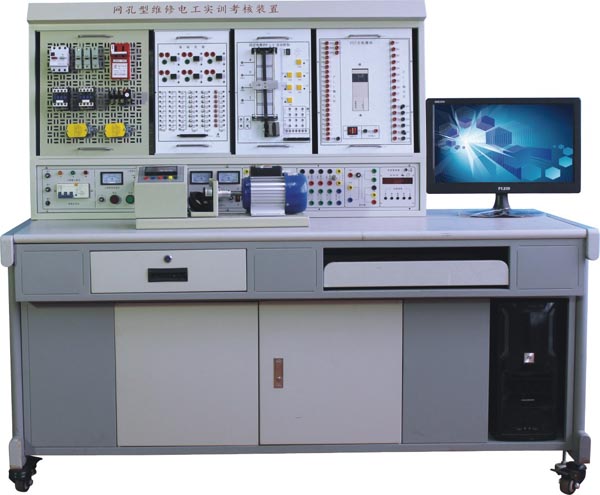

　　 維修電工實訓考核裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控制線路，照明配電的模擬操作， PLC 可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一系列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備 。

二、特點
1 、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
2 、綜合性強：能完成電工、電力拖動、電氣控制、 PLC 綜合控制、電子技術多門學科的技能訓練。
3 、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
4 、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
5 、 380V 交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。
6 、實訓管理器：平時作為時鐘作用，具有設定實訓時間、定時報警、切斷電源等功能，還可以自動記錄由于接線或操作錯誤所造成的漏電告警總次數，為學生實訓考核提供一個統一標準。
三、技術性能
1 、輸入電源：三相四線制～ 380V±10% 50Hz
2 、溫度： -5℃ ～ + 40℃ ，相對濕度＜ 85%
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 1600mm × 750mm × 1560mm
四、實訓裝置基本配置及功能
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、實訓器件等，具體功能如下：
1 、控制及交流電源部分
（ 1 ）提供三相固定 380V 交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（ 2 ）提供～ 220V 插座 2 只，為外部?jī)x器提供工作電源。
2 、直流電源部分
（ 1 ）提供 0-30V 連續可調，直流輸出 2A 穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。有數字電流電壓表指示。
（ 2 ）低壓 直流穩壓電源： +5V ， ±12V 、 +24V ，具有短路保護功能。
（ 3 ）恒流源：一路 0-500mA 連續可調恒流源，分 2mA 、 20mA 、 500mA 三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
3 、交流低壓變壓器： 380V+220V/6.3+26V+110V
4 、 4 只 5408 二極管，用于能耗制動
5 、三只 75Ω/75W 電阻用于電動機降壓?jiǎn)��?dòng)，一只 10Ω/25W 電阻用于電動機能耗制動。
6 、實驗管理器：用于設定實驗時間、定時報警、記錄故障次數，平時可作為時鐘使用。
（二）實訓掛箱
1 、 PLC 主機掛箱
配三菱 FX1N-40mR 主機，集成數字量 I/O （ 24 路數字量輸入， 16 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
（ 1 ） PLC 仿真實訓軟件一套
a ．通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
b ．可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
c ． PLC 編程訓練、 PLC 程序編寫測試等功能
d ．實現 PLC 運行模擬，對錯誤程序進行檢查
（ 2 ）工控組態軟件一套
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
2 、 PLC 實訓演示掛箱

3 、電子線路固定線路板（ 4 塊）
4 、網孔板（ 405mm × 600mm ） 1 塊
5 、器材配備

（三）實訓桌
實訓 桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目
（一）電工部分：

（二）電子技能實訓
1 ．安裝調試數字步進電機線路
2 ．光控開關和報警電路
3 ．設計并安裝調試電壓上下限報警電路（全自動冰箱保護器）
4 ．安裝和調試數字鐘電路
（三） PLC 綜合實訓項目
（ 1 ） PLC 基本技能實訓
1 .PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2. 典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC 仿真實訓
（ 2 ） PLC 模擬控制應用實訓

（ 3 ） PLC 實物控制實訓

（ 4 ） PLC 高級技能實訓（設計、安裝、調試及檢修）
