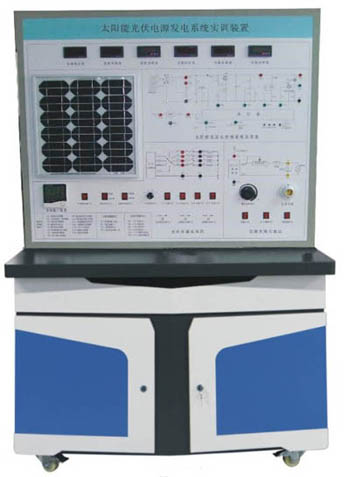

HYGF-3型太陽能光伏發電系統實訓裝置

一、太陽能光伏發電系統實訓裝置的應用范圍：主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

二、教學及研究實訓項目
1、太陽能電池光能量變換過程演示和實驗
2、光伏摸塊單元組成原理。
3、太陽能光電池能量轉換組合原理。
4、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
5、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
6、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
7、太陽能電池直接負載實驗。
三、系統控制運行過程演示和實驗
1、太陽能控制器欠壓保護實驗。
2、太陽能控制器充電過壓保護實驗。
3、太陽能控制器充電溫度補償實驗。
4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）
5、逆變器逆變原理實驗（通過逆變器各測試點的測試）
6、 逆變器與市電互補實驗（手動開關切換）
7、逆變器輸出過載保護實驗
8、逆變器輸出欠、過壓保護實驗
四、實訓運行技術條件（單相輸出）
1、發電單元
光能
◆ 光伏模塊功率：30Wp
◆ 光伏模塊輸出工作電壓：17.5VDC
◆ 光伏模塊工作電流：1.7A
◆ 模擬光源模塊：100W調光燈
2、電力蓄能單元
◆ 蓄電池類型：免維護蓄電池
◆ 蓄電池組容量:12V/24Ah
◆ 蓄電池數量： 1個
3、控制單元
◆ 太陽能充放電控制器： 工作電壓12V 電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
◆ 正弦波逆變器：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓0.8V～17V、電流12A ； 額定輸出電壓220VAC±10%、電流0.9A；額定輸出功率300W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。
◆ 輸入市電：工作電壓AC220V、頻率50HZ；
◆ 工作環境：0℃～40℃、≤85%RH
4、顯示單元
5、數字顯示
◆ 直流電壓表：光電池充電電壓
◆ 直流電流表：光電池充電電流
◆ 直流功率表：光電池充電功率
◆ 交流電壓表：逆變器輸出電壓
◆ 交流電流表：逆變器輸出電流
◆ 交流功率表：交流負載使用功率
