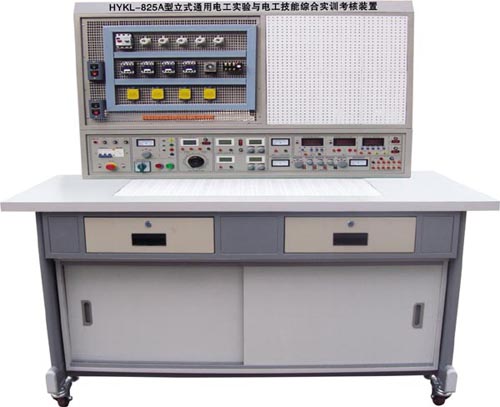

HYKL-825A 型 立式通用電工實驗與電工技能綜合實訓考核裝置

一、概述：

　　通用立式電子實驗與實訓綜合裝置 即能完成 “ 電工學 ”“ 電工原理 ” 等課程實驗，又能完成 “ 電工技能訓練 ”“ 電工實訓 ”“ 電力拖動控制線路與技能訓練 ” 等課目的實訓，還可擴展 PLC 可編程控制、變頻技術等課程實驗實訓。實驗部分在九孔萬能通用實驗板上完成，可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路等實驗項目。實訓考核部分在網孔板上完成，接近工業現場，動手能力強，實訓方法靈活，能完成 “ 工具及儀表的使用 ” ， “ 電工基本技能訓練 ” ， “ 電動機的安裝維護與故障處理 ” ， “ 電動機基本控制線路的安裝、調試與維修 ” ， “ 常用生產機械電氣控制線路的故障分析與處理 ” 等實訓考核項目。該裝置適用高等、中等、職校及技�，F(xiàn)有實驗室更新?lián)Q代或新建擴建實驗室的要求實訓設備產品。

二、特點：

1 、即能完成電工實驗又能進行電工實訓考核，大大節省實驗用房，節省管理人員。

2 、實驗部分元件盒體透明，直觀性好，盒蓋與盒體采用較科學的壓卡式結構，維修拆裝方便。元件盒在九孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用、快速掌握。

3 、實訓部分在網孔板上完成，操作方便、靈活，更換便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。

4 、實驗實訓項目豐富，裝置功能齊全。

5 、設有電壓型電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設備和操作者安全。

6 、參考標準為一室 12 臺學生臺， 1 臺教師臺，用戶可根據學生人數酌情增減，教師臺即能演示又能分別控制學生臺的工作電源。

三、技術性能：

1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz

2 、溫度： -10℃ ～ 40℃ ，相對濕度＜ 85% （ 25℃ ）

3 、裝置容量：＜ 1KVA

4 、重量： 200Kg

四、功能構成

1 、電源及參數：

1.1 輸入電源：三相四線電源，輸入時信號燈亮

1.2 電源輸出：總電源開啟后，按下啟動按鈕，三相四線交流電源輸出，有 450V 交流電壓表指示輸出電壓。有 0/1 開關單獨控制三相電源的輸出。

1.3 可調交直流電源： 0 ～ 240V 連續可調交流電源輸出，有表指示。輸出追大電流 2A ，同時有 0-250V 直流電源輸出（配備一臺 0.5KVA 單相調壓器）

1.4 雙路恒流穩壓電源：具有過載及短路保護功能，二路輸出電壓都為 0-30V ，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出追大電流為 2A ，具有電流值預設功能。電壓穩定度＜ 10 -2 ，負載穩定度＜ 10 -2 ，紋波電壓＜ 5mv 。

1.5 直流穩壓電源：固定 +5V ，電流 0.5A 。

1.6 低壓交流電源：輸出 2V 、 4V 、 6V 、 8V 、 10V 、 12V 、 14V 、 16V 、 18V 、 20V 、 24V 電源，追大電流 1.5A 。

2 、安全保護：設有電壓型和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，確保操作者和設備安全。

3 、函數信號發生器（正弦波、三角波、矩形波）

3.1 頻率范圍： 5Hz 到 550KHz ，分五個頻段。

3.2 頻率指示：由 Hz 表直接讀出。

3.3 電壓輸出范圍：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz

三級衰減： 0db ， 20db ， 40db ，具有連續細調

矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度連續可調

三角波： 5Hz-250KHz ＞ 1V

4 、直流數顯毫安表一只，采用 ECL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-2000mA 。手動量程為： 20mA 、 200mA 、 2000mA 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。

5 、智能型真有效值交流電流表一只

由單片機主控測試電路構成全數顯和全測程交流電流表一只，通過鍵控、數顯窗口實現人機對話功能控制模式。能對交流信號（ 20-20KHz ）進行真有效值測量，測量范圍 0 ～ 5A ，量程自動判斷、自動切換，精度 0.5 級，四位數碼顯示。同時能對數據進行存儲、查詢、修改（共 15 組，掉電保存）。

6 、智能型功率、功率因數表

由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲 15 組測量數據，供隨時查閱。

五、全室構成與配備 （以參考標準： 1 臺教師臺， 12 臺學生臺為例）

1 、實驗實訓屏 12 個，每臺學生臺配備 1 臺，材質為鐵質雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控制單元。

2 、操作桌：鋁木結構，桌面為防火、防水、耐磨高密度板。共 12 張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部為元件儲存柜，放置元器件。

3 、教師臺 1 臺：由實驗實訓演示屏、桌、學生電源集成控制器組成，即可作實驗實訓講解演示又能分別控制學生臺的工作電源以提高安全系數。

4 、器材配備（以參考標準： 1 臺教師臺， 12 臺學生臺即 25 座為例）：

六、參考實驗實訓項目

A ：實訓部分

B ：實驗部分
